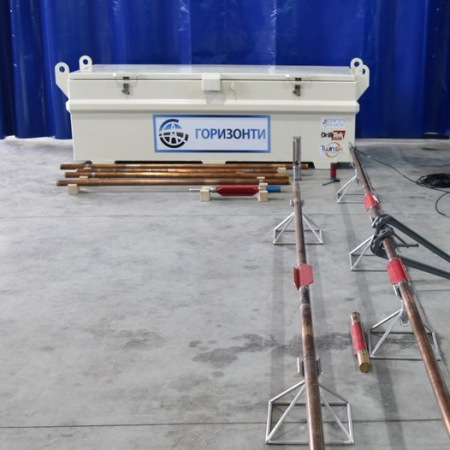

Телеметрична система Directional System DRILL-TEK MWD-175-G/DR
Телеметрична система використовується для геонавігації та геофізичного супроводу під час буріння свердловини.
Геонавігація та геофізичний супровід включають в себе наступний перелік технологічних даних:
- зенітний кут;
- азимутальний кут;
- положення відхилювача (TFO);
- природну радіоактивність навколишніх порід;
- температуру в свердловині.
Технічні характеристики телеметричної системи:
| Опис | Характеристика | |
|---|---|---|
| Загальна довжина телеметричної системи | 10,11 м - стандартна компановка для орієнтування з гамма модулем 8,8 м - компановка для орієнтування без гамма модуля | |
| Зовнішній діаметр модулів телеметричної системи | 47,6 мм ( 1,875 in) | |
| Відстань від сенсора просторової орієнтації до низу телеметричної системи | 4,48 м - стандартна компановка для орієнтування з гамма модулем 3,17 м - стандартна компановка для орієнтування без гамма модуля | |
| Відстань від гамма сенсора до низу телеметричної системи | 3,03 м - стандартна компановка для орієнтування з гамма модулем | |
| Джерело живлення | Температуростійкі літієві елементи живлення 27 В, час роботи одного елемента живлення складає 400-500 год *(в складі компоновки MWD присутні два елементи живлення, основний та резервний). | |
| Тип передачі сигналу | Гідравлічний канал, позитивні пульси | |
| Програмування | Програмування модулів на поверхні з можливістю зміни режимів роботи на вибої. | |
| Можливість аварійного вилучення | 57 мм - мінімальний прохідний діаметр | |
| Максимальна робоча температура | 175 ˚C (347 ˚F) | |
| Максимальний тиск бурового розчину | 137,9 МПа (20 000 Psi) | |
| Рекомендований розхід бурового розчину | 0,30 – 0,63 м3/хв. (5 – 10,5 л/с), Ø3 ½” (88,9 мм) 0,38 – 1,14 м3/хв. (6,3 – 19 л/с), Ø4 ¾” (120,6 мм) 0,57 – 2,27 м3/хв. (9,5 – 37,8 л/с), Ø6 ½” (165,1 мм) 1,5 – 4,45 м3/хв. (25 – 74,2 л/с), Ø8 ¼” (214 мм) | |
| Перепад тиску при прокачуванні рідини густиною 1000 кг/м3 | 0,689 МПа при 25,5 л/с (100 psi при 1,52 м3/хв) | |
| Максимальний вміст кольматуючих домішок (середнього розміру при якісному перемішуванні) | 154,6 - 193,3 кг/м3 (40 – 50 ppb) | |
| Максимальний вміст піску в буровому розчині | 1 % | |
| Похибка вимірювань: | ||
| Зенітний кут, град. | ±0,1˚ | |
| Азимутальний кут, град. | ±0,25˚ | |
| Кут встановлення відхилювача, град. | ±0,5˚ | |
| Рівень природного гамма випромінювання (AI GR) | ±7 % | |
| Температура, C˚ | ±2,5˚C | |
