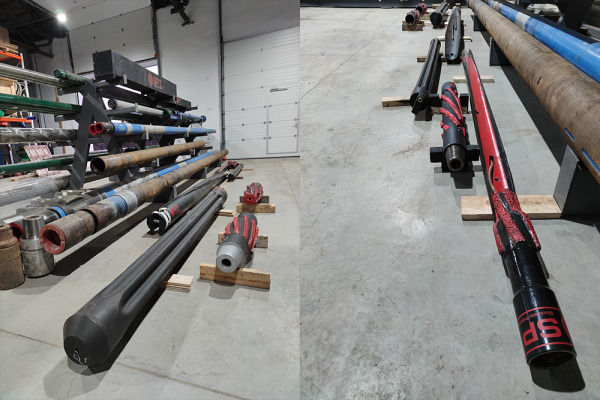

Гідравлічні клини-відхилювачі PathBreaker™ Hydraulic Whipstock
Основні технічні характеристики комплектів для вирізання «вікна» в обсадній колоні
| Опис | Характеристика | ||||
|---|---|---|---|---|---|
| Назва показника | PathBreaker-140 | PathBreaker-146 | PathBreaker-168 | PathBreaker-178 | PathBreaker-245 |
| Зовнішній діаметр відхилювача, мм | 114 | 116 | 116 | 135 | 190 |
| Зовнішній діаметр обсадної колони, мм | 140 | 146 | 168 | 178 | 245 |
| Діаметр якоря, мм | 116 | 123 | 139 | 139 | 210 |
| Тиск встановлення якоря, МПа (кгс/см2), не більше | 20 (200) | 20 (200) | 20 (200) | 20 (200) | 20 (200) |
| Зусилля зрізання транспортувального гвинта, кН | 70-180 | 70-180 | 70-180 | 70-180 | 70-180 |
| Кут нахилу клина-відхилювача, град | 2,0-2,5 | 2,0-2,5 | 2,0-2,5 | 2,0-2,5 | 2,0-2,5 |
| Довжина пристрою, мм, не більше | 6780 | 7000 | 7420 | 7420 | 10070 |
| Маса пристрою, кг, не більше | 240 | 270 | 340 | 350 | 480 |
| Робоче середовище | Вода (мінералізована, прісна) | Вода (мінералізована, прісна) | Вода (мінералізована, прісна) | Вода (мінералізована, прісна) | Вода (мінералізована, прісна) |
